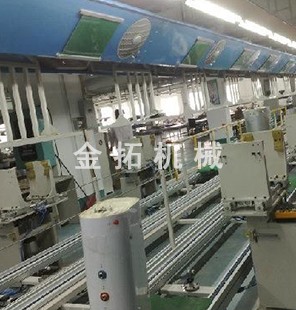

热水器生产线设备流程说明:热水器设备是专业的热水器自动化生产线,生产线主要由立桶、预卷、滚边工位、旋边、调头、预旋、滚边工位、旋边,输送平台连接组成。设备间通过传送带衔接,工件在设备间单向转移作业,生产过程全自动化。

流程说明:

1、 立桶 工件从缝焊机出来通过传送带经过立桶装置把桶竖立起来然后进入下个工序。

2、挡桶 根据桶身、直径大小确定抱罐位置,但需简单调节。

3、预卷 根据桶身、直径大小手动调节位置,工件通过抱桶手装置移动到托桶工位,托料后胀身、主机启动旋转,再滚轮下压到预定位置即回位,主机即停,然后胀身复位,托料复位。

4、滚边 根据桶身、直径大小手动调节位置,工件通过抱罐手移动到托罐工位,托料后胀身、主机启动旋转,再里外滚轮对压成型,滚轮打开即停,然后胀身复位,托料复位。

5、托桶 托桶采用伺服电机控制,齿轮、齿条传动,直线轴承,导柱定位,托盘工作时旋转的原理。

6、调头 根据桶身的高度调节调头中心,根据桶身的大小调节磁块的宽 度,桶身通过输送带传送到调头工位磁块吸住,感应后旋转180度,自动退磁输出。

7、抱桶 应用铝型材、塑钢、聚氨酯组成,气缸运作,大小桶手动简单调节。来回运动采用伺服齿轮传动,到滚珠丝杆,直线轴承运动,轻便灵活。

中山市金拓机械设备有限公司主营业务:水公园输送设备、皮筏输送机空调生产线壁挂炉生产线、倍速链生产线、其他非标设备等. 如果您有需要请联系我们,我们将竭诚为您服务!
